| Material: | |
|---|---|
| Aislamiento: | |
| Sistema de control: | |
| componentes eléctricos: | |
| método de calentamiento: | |
| Cantidad: | |
BDEXTRAER-1000L
DGET
8438400000
| especificaciones deequipos de fabricación de la cerveza |
Especificaciones：
La capacidad disponible del sistema 50L a 10000L
SUS 304 / SUS316 / revestimiento de cobre, Inner Grosor = 0,3 mm, Outer espesor = 0,2 mm
estilo de calefacción opcional de vapor, estufa eléctrica y directo para los tanques de la sala de cocción
2B interna de acabado, pulido soldaduras a 0.4um
Cilíndrico y la parte inferior con camisa de vapor-Max 3 bar garantiza una presión de 1 ° C / min de velocidad de calefacción.
Panel de control del PLC con Siemens, Omron, elemento Schenider, y el acuerdo con la norma de la UE
reductor controlado VFD y la bomba de mosto
bola de limpieza rotativos Asamblea sanitarias para la limpieza
aislamiento de poliuretano, espesor: 100 mm
El sensor de temperatura (RTD) en un termopozo
Rake y puré agitador de montaje con la parte superior del reductor / inferior
| Componente del equipo de fabricación de la cerveza |
Sistema de molino | |||
01 | molino de la máquina | 1 pieza | 500-800Kg / h; Tipo interruptor del rollo; molino de grado ajustable; Potencia: 2,2 kW; Voltaje: 230 V; Modelo: FM-011; Mayor velocidad del rodillo: 700rpm Trituración Tamaño de las partículas: Ajustable Proporción de material magnético del metal: ≤0.003g / kg Temperatura de los rodillos después de la producción: ≤56 ℃ |
02 | barrena de malta tornillo | 1 pieza | Capacidad: 1000 kg-3000kg / h; Potencia: 1.5Kw; |
sala de cocción de la cerveza | |
Información básica | 1. La sala de cocción de la cervezacontiene cuatro funciones, puré, de clarificación, de ebullición y whirlpool.You puede combinar las funciones de dos o tres tanques tanque de freely.And que suelen añadir un depósito de líquido caliente y tanque de agua fría a la mejora de la eficiencia de maceración. 2.Heating método, hay calefacción eléctrica, calefacción de vapor y gas heating.For 10bbL sistema de sala de cocción de la cerveza, a menudo se recomienda la calefacción de vapor. |
Parámetro técnico | Capacidad útil: 1400L, capacidad total: 1000L Botton falsa de alta resistencia con sistema de apoyo pilar vaso totalmente aislado SS CIP-alto flujo bola de pulverización rotatorio con 360 grados de cobertura Luz interior conjunto de anillo de burbujeo Top mahway (cristal templado) manway lateral para el grano pasado Gap del tamiz es de 0,7 mm Sistema desmontable grano agotado automática |
otro componente | intercambiador de calor de placas 1.SUS motor 2.VFD de rastrillo / motor agitator.VFD de la bomba de mosto 3.Pipelines y válvula motor 4.ABB/Siemens 5.Platform sistema de 6.Oxygen 7.Grant 8.Grist y puré en el sistema feedder 9.Yeast filtro 10.Hops |
tanque de fermentación de la cerveza | |
Información básica | El recipiente de fermentación está equipado con una zona de enfriamiento separado que puede ser controlado individualmente y completamente aislado. Incluye tubo de CIP y la cabeza de limpieza. El tratamiento de materiales y superficie utilizada depende de las especificaciones de la aplicación y de los clientes previstos. |
Parámetro técnico | El acero inoxidable 304 de construcción sanitaria 100% TIG soldada y sanitaria pulido La presión de diseño es 0,3 MPa, utilizando la presión es 0.15MPa 4 patas de acero inoxidable de alta resistencia con altura ajustable y almohadillas de las patas de nivelación Interior: acero inoxidable 304, de 3 mm de espesor tratamiento interior: Espejo pulido Outerior: acero Steem 304, 2 mm de espesor Chaqueta: acero inoxidable 304, de 1,5 mm thickess Aislamiento: 100 mm Poliuretano 60 fondo cónico grado área del intercambiador de calor: 5.89m2 mahole lado |

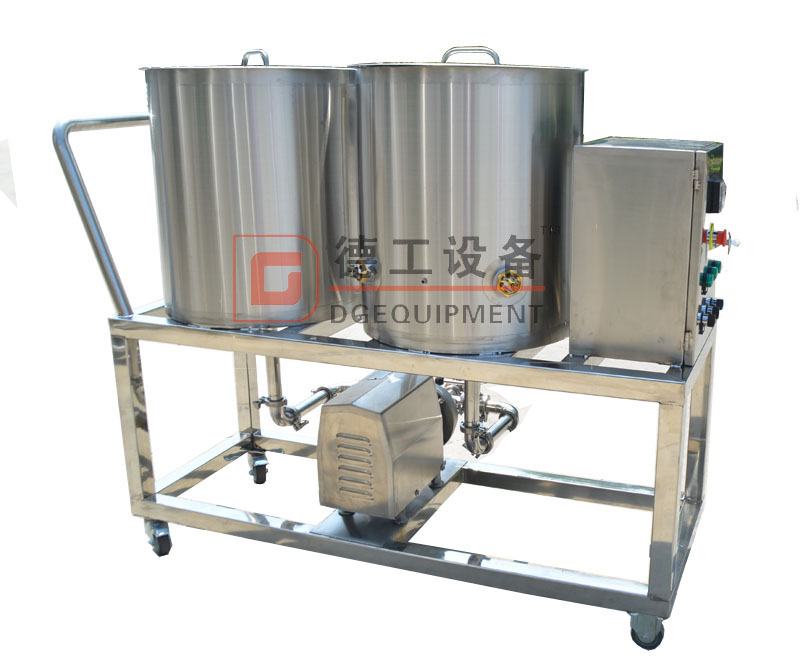

sistema de limpieza | |||
01 | bomba de lavado | 3000l / h –1ordenador personal | Bomba anticorrosiva SS, Power：ascensor 0.75KW: 18m Rev: 2880r / min |
02 | tanque de álcali | capacidad útil：200L - 1 PC |
tratamiento de la superficie interior: soldaduras molido a Ra 0,6µmetro. Material de todo adopta el estándar internacional de acero inoxidable 304, todas las soldaduras son argón protección de una sola cara, de doble cara de conformación.
|
03 | tanque de esterilización | Capacidad útil: 200L - 1 PC |
Steel304 inoxidable,espesor: 2 mm tratamiento de la superficie interior: soldaduras molido a Ra 0,6µmetro. Material de todo adopta el estándar internacional de acero inoxidable 304, todas las soldaduras son argón protección de una sola cara, de doble cara de conformación.
|
04 | Caja de control | - 1 PC | Material del gabinete: Anti-pintura potencia plástica Montaje Estilo: Montado en la pared Tipo Componentes eléctricos: marca CE Mundial titulado bomba de CIP de encendido / apagado Calefacción elecment on / off El controlador de temperatura para la petición especial Encendido / apagado automático del temporizador para el calentamiento por pedido especial control de VFD para la bomba de CIP para el pedido especial |
Sistema de refrigeración | |||
01 | tanque de glicol | - 1 PC | 1.Material: Inner (SUS304), espesor: 3,0 mm; Externo: 2,0 mm (acero inoxidable); 2.Insulation: 100 mm de poliuretano de espesor. modo 3.Temperature: sonda de temperatura PT100, que transmite la temperatura, la pantalla del panel de control de la temperatura |
02 | tanque de agua fría | - 1 PC | 1.Material: Inner (SUS304), espesor: 3,0 mm; 2.External-Jacket (SUS 304 espesor: 1,5 mm; 3.Cylinder (tipo agudo, SUS304), grosor: 2,0 mm. 4. tratamiento de la superficie interior: soldaduras molidas a Ra 0.4μm. 5. Aislamiento: Poliuretano de espesor 100 mm. 6. manera Temperatura：termómetro de metal doble 7. Superficie externa: procesamiento de pulido Weld 8. Presión de la sobrecubierta: presión de diseño 0,3 MPa, la presión de trabajo<0,2 MPa. 9.CIP 360 grados Omni de limpieza de cojinetes |
03 | unidad de refrigeración | -PC 1 | Medio: Freon R-404A voltaje de funcionamiento: 230V |
04 | Hacer circular la bomba | - 2pcs | Fluir: 3 m3 / h, Ascensor: 25m, Potencia: 0.75KW; |
Sistema de control | |||
01 | control de maceración | Manual de operar Instrumento -Auto-control semi estándar europeo Siemens, Schneider, componente Omron 1 juego
| Mezcla, la rotación, la bomba de mosto |
02 | control de la fermentación | Temperatura, presión, lámpara | |
03 | control de frío | unidad de máquina, la bomba, la temperatura | |
04 | control de limpieza | bomba de limpieza | |
05 | control de Miller | ||
Imágenes

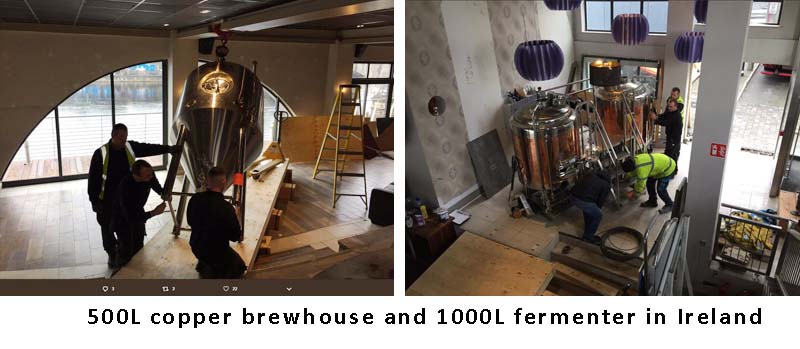

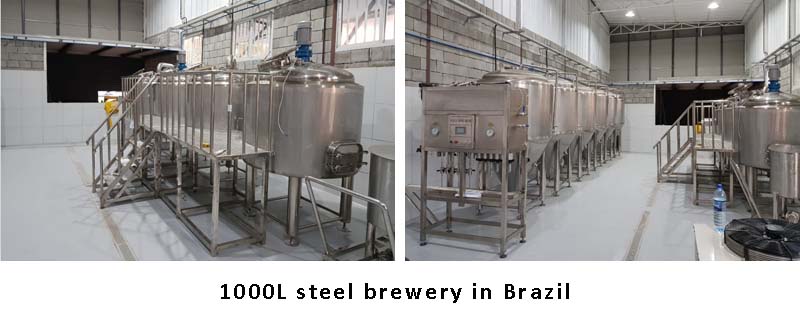

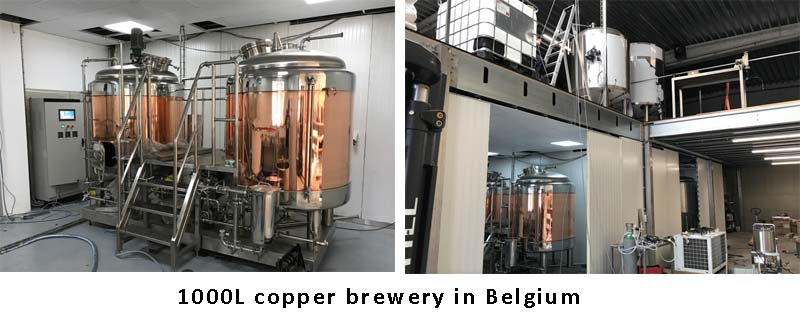

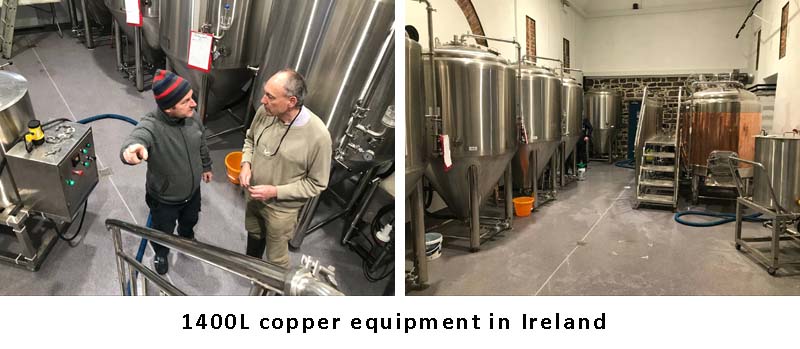

| Nuestros espectáculos de equipos en fábrica de cerveza del cliente |
| Entrega |
Preguntas más frecuentes
1.Electric de potencia: Se puede personalizar de acuerdo a condition.Such local del cliente como 220V, 230V, 380V, 430V; 50 o 60 Hz; 3 fases o fase única.
2.Price: Cada cliente tiene diferentes requerimientos, por lo que necesitamos para confirmar su requisito primero, y luego darle price.Such como algún cliente requiere calentamiento de vapor, algún cliente requiere calefacción eléctrica; Algunos cliente requiere 2 vasos sala de cocción y algún cliente requiere 3 buques sala de cocción; algunos cliente requiere la parte superior de alcantarilla para tanque de fermentación y un poco de lado el cliente requiere manhole.So incluso ambos equipos 1000L, hay precios son different.So necesitamos confirmar su requisito detallado en primer lugar.
3.How para ver si su empresa es la confianza?
Hemos vendido muchos equipos a EURO.We le puede dar a nuestros clientes’s información de contacto, puede escuchar sus consejos o visitar su fábrica de cerveza.
4.How debemos hacer si nosotros no’t sabe cómo elaborar cerveza e instalar equipos?
Enviaremos ingeniero para instalar equipos y enseñar cómo elaborar cerveza libremente.
Si usted tiene interés, por favor póngase en contacto conmigo libremente.
