| Espesor de material (mm): | |
|---|---|
| Material: | |
| Configuración: | |
| capacidad: | |
| método de calentamiento: | |
| Cantidad: | |
DGET-1000L
DGET
8438400000
Fabricamos y suministramos tamaños de cervecería de 100L a 20000L según la demanda del cliente. Nuestro equipo de cervecería es llave en mano y consta de sistema de molino, sistema de puré, sistema de fermentación, sistema de enfriamiento, sistema de limpieza (CIP), sistema de control y accesorios. Con el equipo de la cervecería, puede producir cervezas excepcionales con mucho cuerpo. A los principiantes les resultará fácil preparar cerveza con este equipo bastante automatizado.

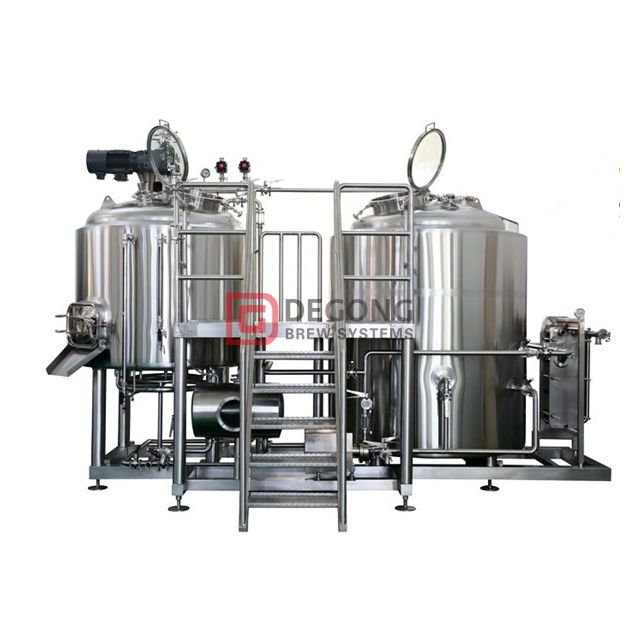

Sistema de sala de cocción con intercambiador de placas
| Sistema de cervecería |
Dos vasoscervecería en 1000 litros incluye:
Mash Lauter tun & hervidor de agua con hidromasaje a 1400 litros; (tanque de agua caliente opcional)
Tuberías;
Bomba para transferir agua, puré y mosto;
Control remoto.
Plataforma de trabajo con escaleras

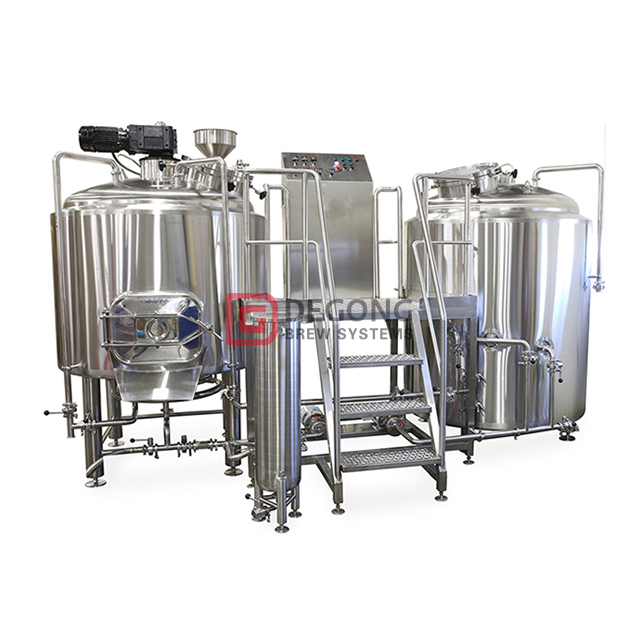

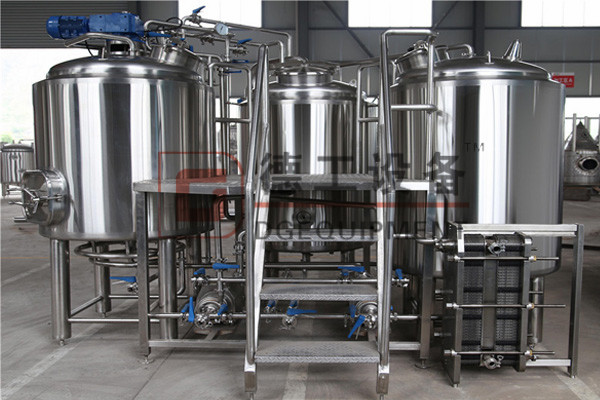

Tres vasoscervecería en 1000 litros incluye:
Mash Lauter tun & hervidor de agua y tanque de hidromasaje a 1400 litros; (tanque de agua caliente opcional)
Tuberías;
Bomba para transferir agua y puré;
Bomba para transferir agua y mosto;
Control remoto.
Plataforma de trabajo con escaleras

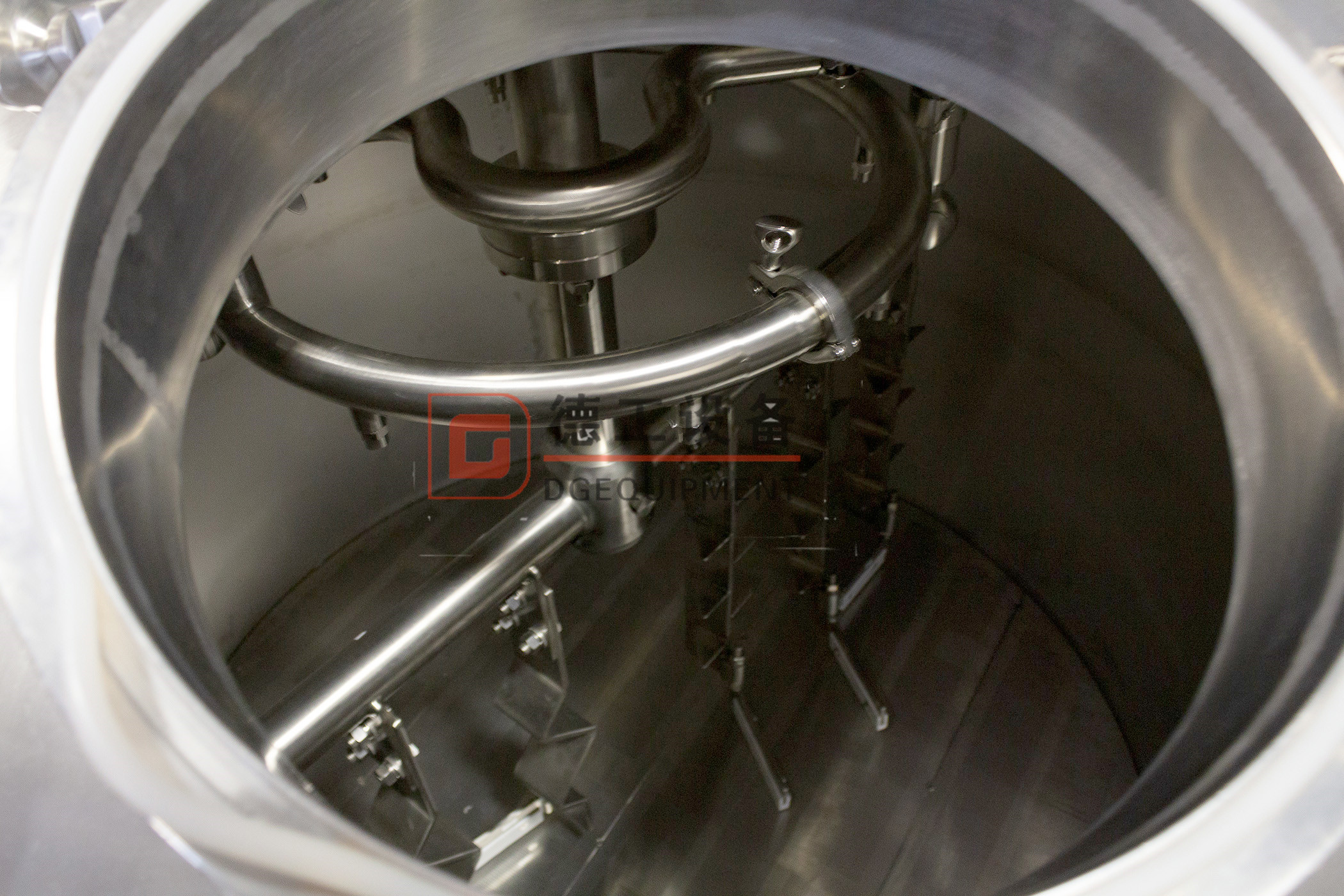

Mash lauter tun con fondo falso y rastrillo

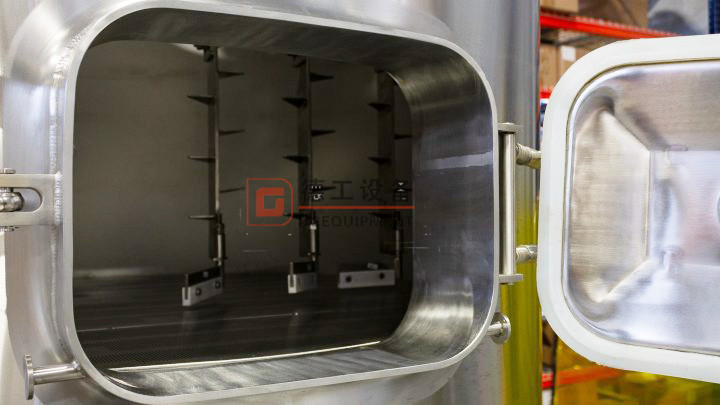

El grano gastado puerto del sistema de elaboración
Especificación de referencia:
1. Solicitud de electricidad: trifásica 380V o 220V, 50/60 Hz
2. Potencia: de acuerdo con la capacidad o la forma de calefacción de la cervecería
3. Soldadura: 100% de soldadura TIG con blindaje de gas argón puro
4. Pulido: pulido pulido o pulido espejo, pulido hasta Ra 0.4um;
5. Accesorios: el conjunto completo de accesorios y algunas piezas de desgaste podrían suministrarse más como repuesto.
| Depósito de fermentación (CCT) |
El área de fermentación consiste en un número específico (a elección del cliente) de CCT (tanques cilíndricos cónicos) de una capacidad correspondiente y un panel de control que contiene la automatización para mantener la temperatura de cerveza deseada dentro de cada CCT.
CCT tiene una camisa de enfriamiento sobre toda la altura de la parte cilíndrica. Los CCT de 1000 litros también tienen una camisa de enfriamiento de cono separada. Aislamiento calentado con espuma de poliuretano de 70-100 mm de espesor. La cubierta externa de CCT está hecha de acero inoxidable espejo de alimentos.

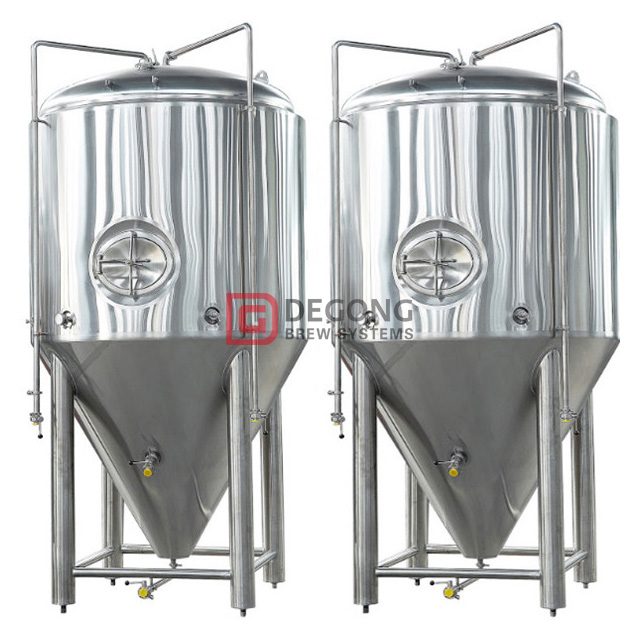

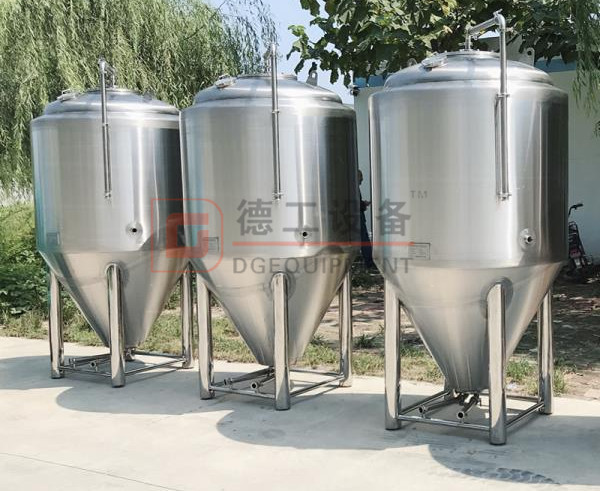

Tanque de fermentación de acero inoxidable 1000L en venta
CCT equipado con:
parte superior o lateral (a elección del cliente) la escotilla de inspección sellada;
una pequeña escotilla para una levadura (opción para una escotilla lateral);
tapón de fermentación;
accesorios para conectar la estación CIP y el globo de dióxido de carbono;
cabezal de lavado rotativo;
válvula de fondo para drenar sedimento de levadura y líquido de lavado;
grifo para mosto de suministro y drenaje de cerveza;
válvula de muestreo;
sensor de temperatura de cerveza;
Válvula automática de suministro de refrigerante.

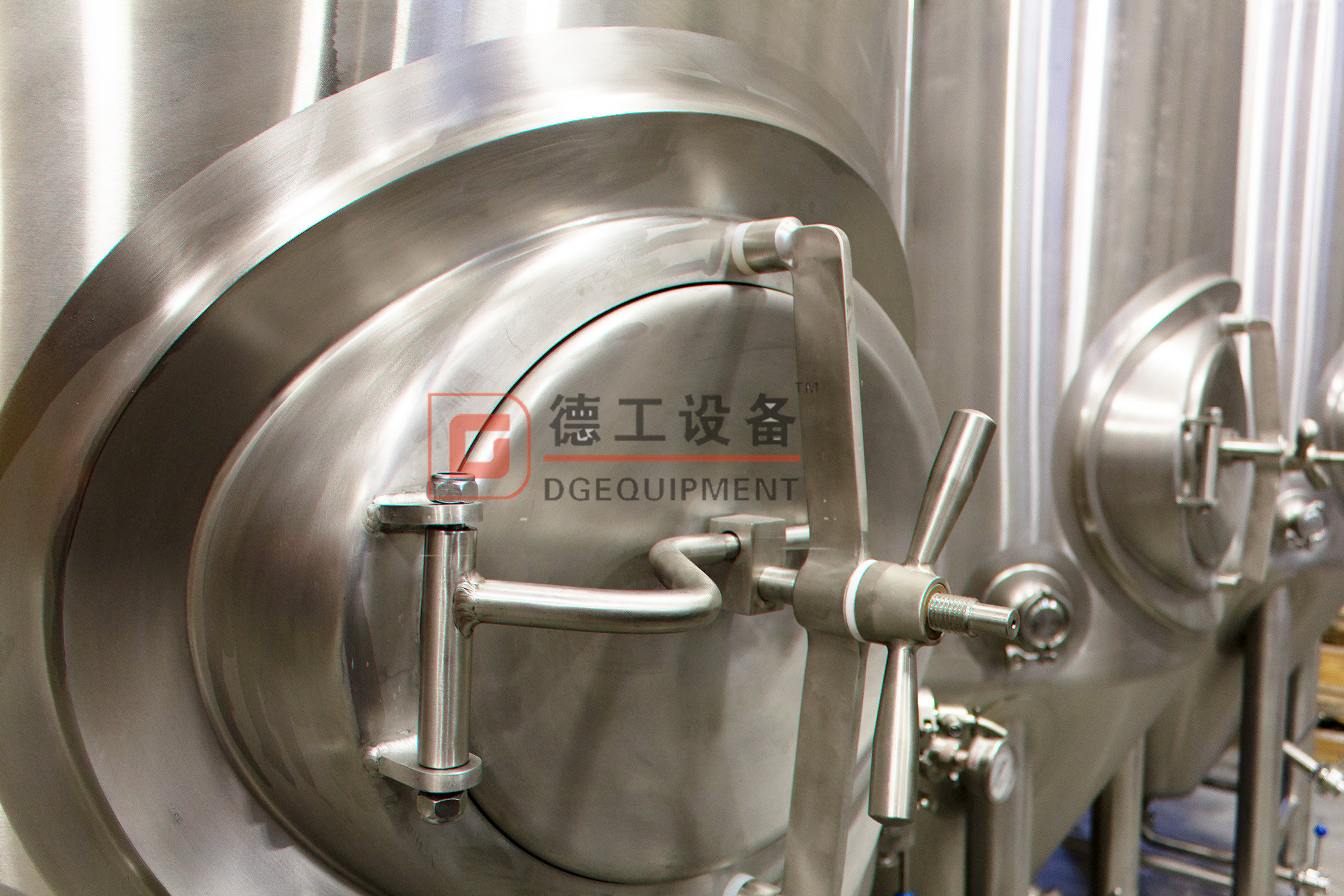

CCT con escotilla lateral
El CCT está diseñado para la presión interna y puede usarse tanto para la fermentación primaria como para la maduración (carbonización) de la cerveza y la cerveza de suministro para el filtrado o el embotellado. La presión de trabajo dentro del CCT es de hasta 3 bar a pedido.
El lavado del CCT en el interior se realiza en el modo cerrado automático utilizando una estación CIP estacionaria o móvil.

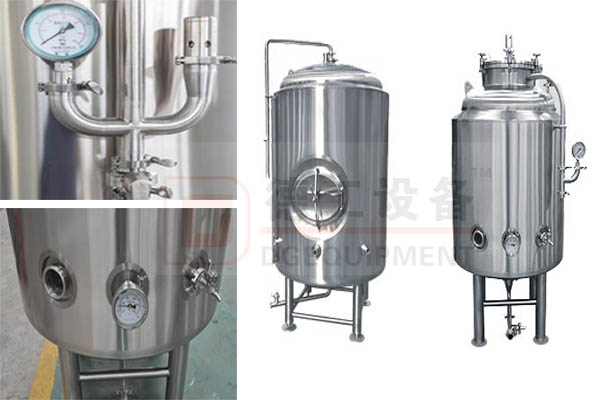

Tanque de cerveza Brite (manómetro y válvula de ventilación)

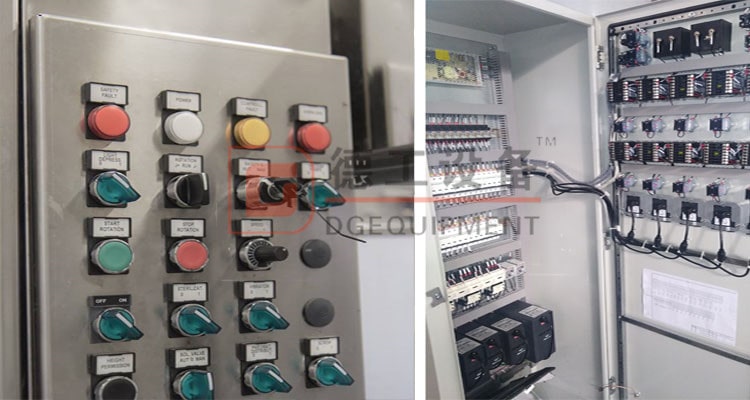

Armarios de control para sistemas de fermentación y sistemas de fermentación
No. | Nombre | Composición | Especificación | Parámetro técnico |
1 | Sistema de fresado | Malt Miller | 300kg / h | Doble rodillo |
Pintura en aerosol de acero al carbono / acero inoxidable | ||||
Poder: 1.5Kw | ||||
2 | Sistema de puré | Puré / hervidor de agua Tun | 1000L | Material: SUS316L / SUS304 / cobre |
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
Hoyuelo, bobina con camisa para calentamiento de vapor, eléctrico | ||||
Motor de agitación ABB | ||||
Lana de roca de 80 mm para aislamiento | ||||
Boca redonda de vidrio, cabeza de plato, con temperatura | ||||
Lauter / Tun de hidromasaje | 1000L | Material: SUS316L / SUS304 / cobre | ||
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
Lana de roca de 80 mm para aislamiento | ||||
Tapa Lauter con boca de inspección de vidrio redondo, grano lateral montado al aire libre con conducto de grano gastado, válvula de muestreo, mirilla | ||||
Placa Lauter: fresado | ||||
Dispositivo de trasiego, giro positivo cultivando grano gastado, descarga inversa de grano gastado | ||||
Entrada de hidromasaje tangencial | ||||
Con tubo de limpieza, con bola de lavado estándar, tubería de limpieza ISO32 | ||||
Tanque de líquido caliente | 1000L | Material: SUS316L, SUS304, cobre | ||
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
Lana de roca de 80 mm para aislamiento | ||||
Cabeza de plato superior, cabeza cónica inferior, boca de inspección de vidrio redondo | ||||
Hoyuelo, bobina revestida para calentamiento por vapor, tubo de calentamiento eléctrico, cámara de combustión | ||||
Con un tubo de limpieza, con una bola de lavado estándar, tubería de limpieza ISO32, puerto de desbordamiento, sensor de temperatura | ||||
Intercambiador de calor | SUS304, enfriamiento en dos etapas | |||
Oxigenador de mosto | SUS304, principio venturi con mirilla | |||
Tanque de adición de levadura | 10L | Con válvula, mirilla, accesorios de tubería, de mano | ||
Bomba de mosto | Marca superior de China, sanitaria SUS304 | |||
Bomba de líquido caliente | Marca superior de China, sanitaria SUS304 | |||
Tubo y accesorios | Como diseño | Completamente SUS304, incluyendo plataforma y escalones. | ||
3 | Sistema de energía | Calentamiento por vapor | ||
4 | Sistema de fermentación | Fermentador | 1000L | Material: SUS316L / SUS304 |
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
80 mm PU para aislamiento | ||||
Cabeza de plato, cilindro, fondo de cono de 60 grados (ajustable) | ||||
Boca de acceso superior o lateral, | ||||
Con válvula electromagnética o válvula reguladora de presión mecánica, válvula de muestra, sensor de temperatura, pata ajustable, giratoria | ||||
Opción: boca de lúpulo seco, dispositivo de llenado de CO2 con titanio | ||||
5 | Sistema de filtrado (opcional) | Vela filtración de tierra de diatomeas | 1000 kg / h | Poder: 1.8Kw |
Área de filtro: 1M2 | ||||
SUS304 | ||||
6 | Sistema de fermentación | Tanque de cerveza brillante | 1000L | Material: SUS316L o SUS304 |
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
80 mm PU para aislamiento | ||||
Plato cabeza / fondo, cilindro | ||||
Manway superior o lateral | ||||
Con válvula electromagnética o presión mecánica. | ||||
7 | Sistema de refrigeración | Enfriador | 5Px1PCS | Capacidad de enfriamiento: 6364 Kcal |
Potencia instalada: 4.86kw | ||||
Refrigerante: R22 | ||||
Ruido: 70-80db | ||||
Compresor Coperland | ||||
Tanque de agua helada | 2000L | Parte superior cónica aislada y parte inferior inclinada. | ||
Bomba de agua helada | 3M3 | Sanitaria SUS304, control VFD | ||
Tubería y accesorios | Como fue diseñado | SUS304 | ||
8 | Sistema de control | Proceso de maceración y fermentación Control | Tipo de piso | Instrumento de panel digital |
Control PLC con pantalla táctil para especiales | ||||
9 | Sistema CIP | Tanque de ácido | 100L | SUS304 |
Tanque alcalino | 100L | SUS304 | ||
Bomba CIP | 3M3 | Flujo: 3T Elevación: 24 | ||
10 | Sistema de llenado | Barril lavadora | 40-60 kg / h | Enjuagadora doble barril |
Calefacción: Eléctrico, Potencia: 15kw (vapor para opcional) | ||||
Máquina de llenado de barriles | 30-40 kg / h | Llenadora de barril de estación única | ||
Potencia de entrada: 0.1 kw | ||||
Línea de embotellado | 400-500 botellas / hora | Manual, 8 cabezas | ||
Puede línea |
| DGET breve introducción |
| Preguntas más frecuentes |
1. ¿Cuánto dura el plazo de entrega?
R: Después de 30-45 días hábiles cuando recibimos su pago.
2. ¿Podría calcular el envío para mí?
R: Sí, háganos saber qué puerto está más cerca de su lugar.
3. ¿Cuál es su plazo de pago?
A: Nuestras condiciones de pago son TT y L / C. 30% por anticipo después de firmar el contrato y antes de la fabricación, 70% como pago del saldo después de fabricar todos los equipos y antes de la entrega.
4. Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
R: Hay un manual en inglés o un video de guía para mostrar cómo usar la máquina;
Si aún tiene alguna pregunta, podemos contactarnos por teléfono o correo electrónico, etc.

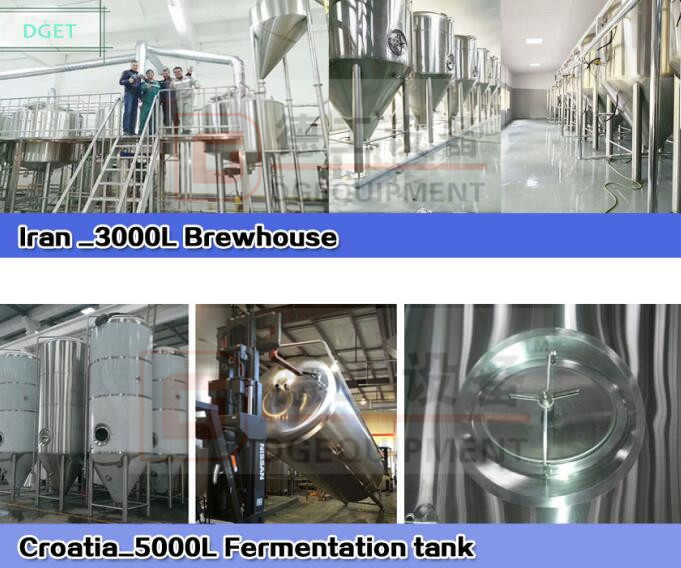

| Cooperador |
| Empaquetado y entrega |
Detalles de empaquetado: paquete de madera estándar
Tipo de paquete: como de costumbre, adoptamos una caja de madera como tipo de paquete. Es adecuado para el transporte de larga distancia. Según la demanda especial de los clientes, podríamos adoptar una caja de chapa de hierro, etc.
Listo para enviar
| Información del contacto: |
Si está interesado en nuestro equipo de cervecería artesanal, necesita un presupuesto o simplemente desea hablar sobre su proyecto con nosotros, póngase en contacto y estaremos encantados de ayudarle.
Fabricamos y suministramos tamaños de cervecería de 100L a 20000L según la demanda del cliente. Nuestro equipo de cervecería es llave en mano y consta de sistema de molino, sistema de puré, sistema de fermentación, sistema de enfriamiento, sistema de limpieza (CIP), sistema de control y accesorios. Con el equipo de la cervecería, puede producir cervezas excepcionales con mucho cuerpo. A los principiantes les resultará fácil preparar cerveza con este equipo bastante automatizado.
Sistema de sala de cocción con intercambiador de placas
| Sistema de cervecería |
Dos vasoscervecería en 1000 litros incluye:
Mash Lauter tun & hervidor de agua con hidromasaje a 1400 litros; (tanque de agua caliente opcional)
Tuberías;
Bomba para transferir agua, puré y mosto;
Control remoto.
Plataforma de trabajo con escaleras
Tres vasoscervecería en 1000 litros incluye:
Mash Lauter tun & hervidor de agua y tanque de hidromasaje a 1400 litros; (tanque de agua caliente opcional)
Tuberías;
Bomba para transferir agua y puré;
Bomba para transferir agua y mosto;
Control remoto.
Plataforma de trabajo con escaleras
Mash lauter tun con fondo falso y rastrillo
El grano gastado puerto del sistema de elaboración
Especificación de referencia:
1. Solicitud de electricidad: trifásica 380V o 220V, 50/60 Hz
2. Potencia: de acuerdo con la capacidad o la forma de calefacción de la cervecería
3. Soldadura: 100% de soldadura TIG con blindaje de gas argón puro
4. Pulido: pulido pulido o pulido espejo, pulido hasta Ra 0.4um;
5. Accesorios: el conjunto completo de accesorios y algunas piezas de desgaste podrían suministrarse más como repuesto.
| Depósito de fermentación (CCT) |
El área de fermentación consiste en un número específico (a elección del cliente) de CCT (tanques cilíndricos cónicos) de una capacidad correspondiente y un panel de control que contiene la automatización para mantener la temperatura de cerveza deseada dentro de cada CCT.
CCT tiene una camisa de enfriamiento sobre toda la altura de la parte cilíndrica. Los CCT de 1000 litros también tienen una camisa de enfriamiento de cono separada. Aislamiento calentado con espuma de poliuretano de 70-100 mm de espesor. La cubierta externa de CCT está hecha de acero inoxidable espejo de alimentos.
Tanque de fermentación de acero inoxidable 1000L en venta
CCT equipado con:
parte superior o lateral (a elección del cliente) la escotilla de inspección sellada;
una pequeña escotilla para una levadura (opción para una escotilla lateral);
tapón de fermentación;
accesorios para conectar la estación CIP y el globo de dióxido de carbono;
cabezal de lavado rotativo;
válvula de fondo para drenar sedimento de levadura y líquido de lavado;
grifo para mosto de suministro y drenaje de cerveza;
válvula de muestreo;
sensor de temperatura de cerveza;
Válvula automática de suministro de refrigerante.
CCT con escotilla lateral
El CCT está diseñado para la presión interna y puede usarse tanto para la fermentación primaria como para la maduración (carbonización) de la cerveza y la cerveza de suministro para el filtrado o el embotellado. La presión de trabajo dentro del CCT es de hasta 3 bar a pedido.
El lavado del CCT en el interior se realiza en el modo cerrado automático utilizando una estación CIP estacionaria o móvil.
Tanque de cerveza Brite (manómetro y válvula de ventilación)
Armarios de control para sistemas de fermentación y sistemas de fermentación
No. | Nombre | Composición | Especificación | Parámetro técnico |
1 | Sistema de fresado | Malt Miller | 300kg / h | Doble rodillo |
Pintura en aerosol de acero al carbono / acero inoxidable | ||||
Poder: 1.5Kw | ||||
2 | Sistema de puré | Puré / hervidor de agua Tun | 1000L | Material: SUS316L / SUS304 / cobre |
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
Hoyuelo, bobina con camisa para calentamiento de vapor, eléctrico | ||||
Motor de agitación ABB | ||||
Lana de roca de 80 mm para aislamiento | ||||
Boca redonda de vidrio, cabeza de plato, con temperatura | ||||
Lauter / Tun de hidromasaje | 1000L | Material: SUS316L / SUS304 / cobre | ||
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
Lana de roca de 80 mm para aislamiento | ||||
Tapa Lauter con boca de inspección de vidrio redondo, grano lateral montado al aire libre con conducto de grano gastado, válvula de muestreo, mirilla | ||||
Placa Lauter: fresado | ||||
Dispositivo de trasiego, giro positivo cultivando grano gastado, descarga inversa de grano gastado | ||||
Entrada de hidromasaje tangencial | ||||
Con tubo de limpieza, con bola de lavado estándar, tubería de limpieza ISO32 | ||||
Tanque de líquido caliente | 1000L | Material: SUS316L, SUS304, cobre | ||
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
Lana de roca de 80 mm para aislamiento | ||||
Cabeza de plato superior, cabeza cónica inferior, boca de inspección de vidrio redondo | ||||
Hoyuelo, bobina revestida para calentamiento por vapor, tubo de calentamiento eléctrico, cámara de combustión | ||||
Con un tubo de limpieza, con una bola de lavado estándar, tubería de limpieza ISO32, puerto de desbordamiento, sensor de temperatura | ||||
Intercambiador de calor | SUS304, enfriamiento en dos etapas | |||
Oxigenador de mosto | SUS304, principio venturi con mirilla | |||
Tanque de adición de levadura | 10L | Con válvula, mirilla, accesorios de tubería, de mano | ||
Bomba de mosto | Marca superior de China, sanitaria SUS304 | |||
Bomba de líquido caliente | Marca superior de China, sanitaria SUS304 | |||
Tubo y accesorios | Como diseño | Completamente SUS304, incluyendo plataforma y escalones. | ||
3 | Sistema de energía | Calentamiento por vapor | ||
4 | Sistema de fermentación | Fermentador | 1000L | Material: SUS316L / SUS304 |
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
80 mm PU para aislamiento | ||||
Cabeza de plato, cilindro, fondo de cono de 60 grados (ajustable) | ||||
Boca de acceso superior o lateral, | ||||
Con válvula electromagnética o válvula reguladora de presión mecánica, válvula de muestra, sensor de temperatura, pata ajustable, giratoria | ||||
Opción: boca de lúpulo seco, dispositivo de llenado de CO2 con titanio | ||||
5 | Sistema de filtrado (opcional) | Vela filtración de tierra de diatomeas | 1000 kg / h | Poder: 1.8Kw |
Área de filtro: 1M2 | ||||
SUS304 | ||||
6 | Sistema de fermentación | Tanque de cerveza brillante | 1000L | Material: SUS316L o SUS304 |
Carcasa interior: 2B / placa de espejo; TH = 3 mm | ||||
80 mm PU para aislamiento | ||||
Plato cabeza / fondo, cilindro | ||||
Manway superior o lateral | ||||
Con válvula electromagnética o presión mecánica. | ||||
7 | Sistema de refrigeración | Enfriador | 5Px1PCS | Capacidad de enfriamiento: 6364 Kcal |
Potencia instalada: 4.86kw | ||||
Refrigerante: R22 | ||||
Ruido: 70-80db | ||||
Compresor Coperland | ||||
Tanque de agua helada | 2000L | Parte superior cónica aislada y parte inferior inclinada. | ||
Bomba de agua helada | 3M3 | Sanitaria SUS304, control VFD | ||
Tubería y accesorios | Como fue diseñado | SUS304 | ||
8 | Sistema de control | Proceso de maceración y fermentación Control | Tipo de piso | Instrumento de panel digital |
Control PLC con pantalla táctil para especiales | ||||
9 | Sistema CIP | Tanque de ácido | 100L | SUS304 |
Tanque alcalino | 100L | SUS304 | ||
Bomba CIP | 3M3 | Flujo: 3T Elevación: 24 | ||
10 | Sistema de llenado | Barril lavadora | 40-60 kg / h | Enjuagadora doble barril |
Calefacción: Eléctrico, Potencia: 15kw (vapor para opcional) | ||||
Máquina de llenado de barriles | 30-40 kg / h | Llenadora de barril de estación única | ||
Potencia de entrada: 0.1 kw | ||||
Línea de embotellado | 400-500 botellas / hora | Manual, 8 cabezas | ||
Puede línea |

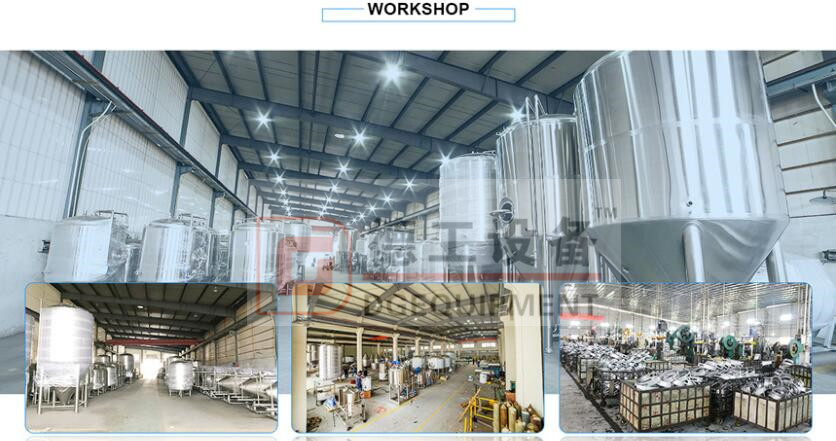

| DGET breve introducción |
| Preguntas más frecuentes |
1. ¿Cuánto dura el plazo de entrega?
R: Después de 30-45 días hábiles cuando recibimos su pago.
2. ¿Podría calcular el envío para mí?
R: Sí, háganos saber qué puerto está más cerca de su lugar.
3. ¿Cuál es su plazo de pago?
A: Nuestras condiciones de pago son TT y L / C. 30% por anticipo después de firmar el contrato y antes de la fabricación, 70% como pago del saldo después de fabricar todos los equipos y antes de la entrega.
4. Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
R: Hay un manual en inglés o un video de guía para mostrar cómo usar la máquina;
Si aún tiene alguna pregunta, podemos contactarnos por teléfono o correo electrónico, etc.
| Cooperador |
| Empaquetado y entrega |
Detalles de empaquetado: paquete de madera estándar
Tipo de paquete: como de costumbre, adoptamos una caja de madera como tipo de paquete. Es adecuado para el transporte de larga distancia. Según la demanda especial de los clientes, podríamos adoptar una caja de chapa de hierro, etc.
Listo para enviar
| Información del contacto: |
Si está interesado en nuestro equipo de cervecería artesanal, necesita un presupuesto o simplemente desea hablar sobre su proyecto con nosotros, póngase en contacto y estaremos encantados de ayudarle.
Español
Français
